ALFA TERM 20 on veesärgi, pliidiplaadi ja praeahjuga puuküttega keskküttepliit vesiküttesüsteemi ja ruumi kütmiseks, toidu valmistamiseks ning küpsetamiseks.

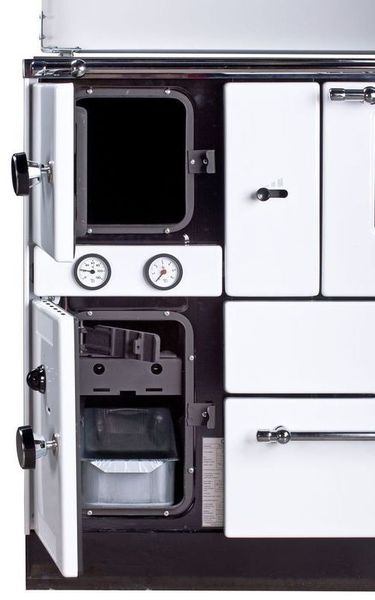

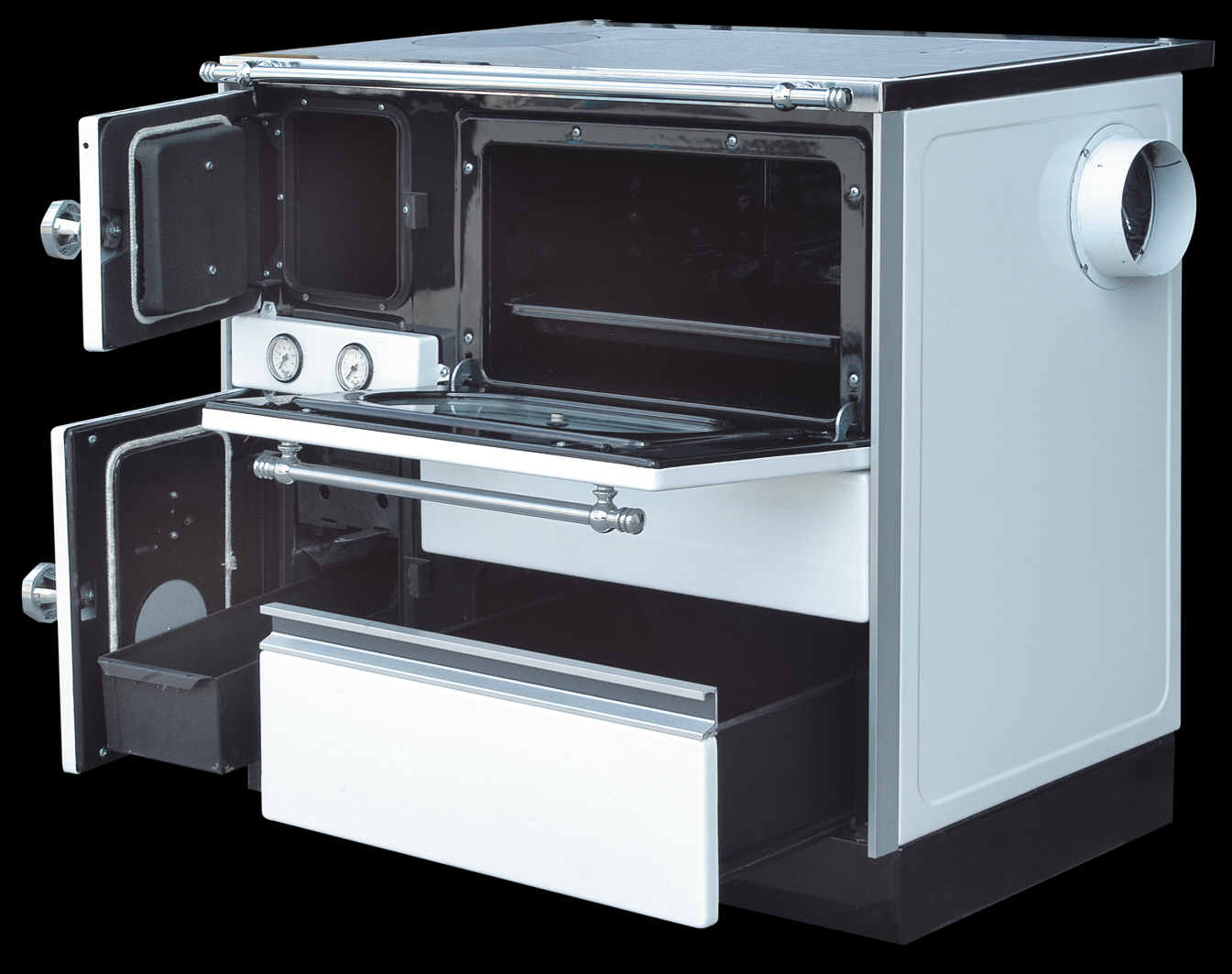

Pliidi käelisus määratakse eest vaadates: paremakäelisel pliidil asuvad praeahi ja suitsutoruühendus paremal ning kolle vasakul; vasakukäelisel on paigutus vastupidine.
| Nimivõimsus | 23,5 kW |
| Veesärgi soojusvõimsus | 15,0 kW |
| Ruumi antav soojusvõimsus | 8,5 kW |
| Kasutegur | 76% |

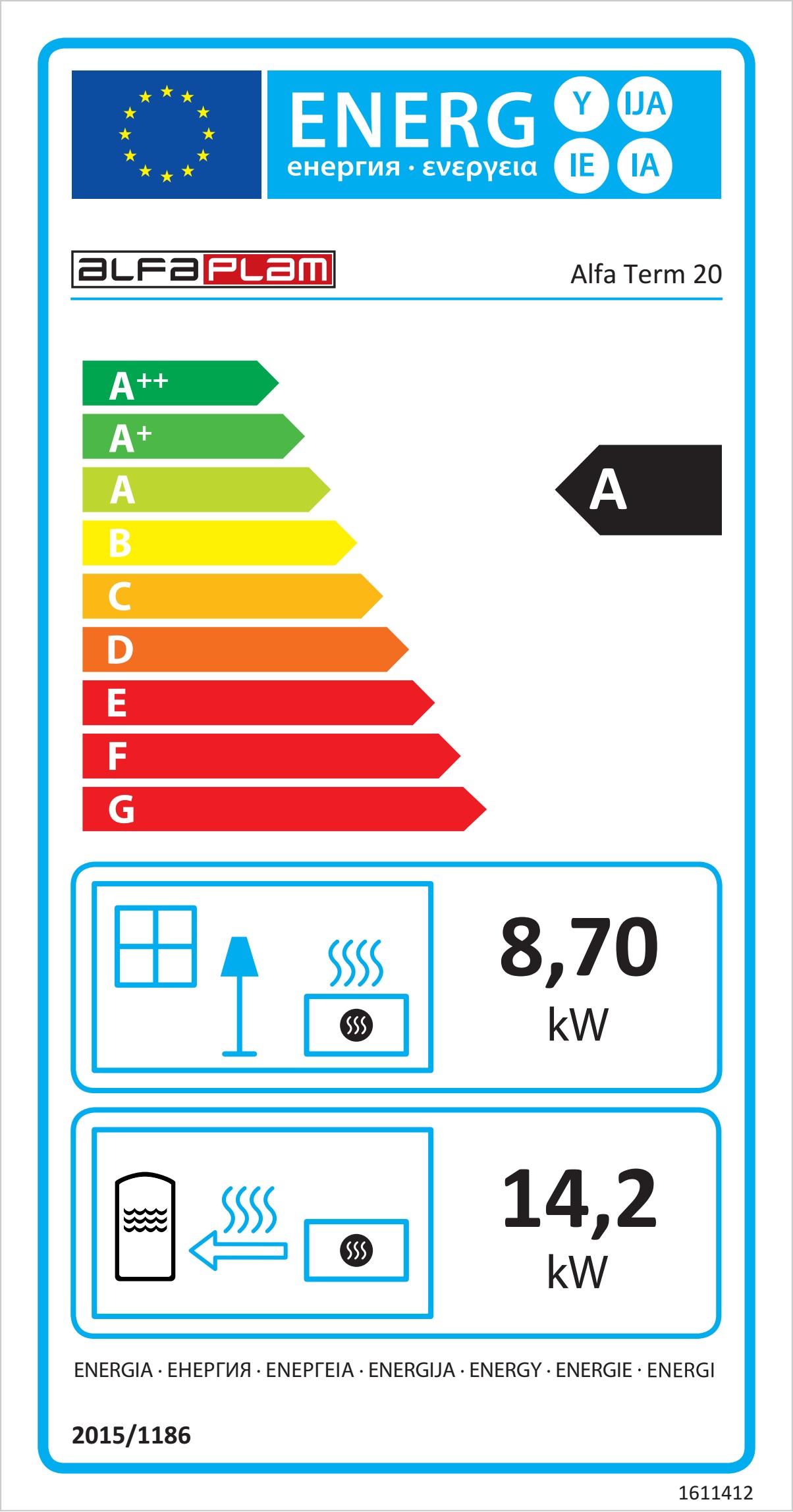

| Energiaklass / EEI | A / 101 |
| Hooajaline energiatõhusus | 67% |
| Mõõdud L × S × K | 900 × 600 × 850 mm |
| Praeahju mõõdud L × S × K | 460 × 440 × 260 mm |
| Netomass | 164 kg |
| Veesärgi maht | 14 l |
| Suitsutoruühendus | Ø150 mm |
| Minimaalne korstnatõmme | 17 Pa |
| Suitsugaaside temperatuur | 223 °C |
| Suitsugaaside väljumistemperatuur | 268 °C |
| Suitsugaaside massivool | 29,8 g/s |
| Kütus | Kuivad, töötlemata halupuud |
| Kasutamine | Suletud koldeuksega; perioodiline kütmine |
Seade vastab EN 16510 nõuetele. Heitmed 13% O₂ juures: CO 1461 mg/Nm³, PM 32 mg/Nm³, OGC 24 mg/Nm³, NOx 158 mg/Nm³.
Ohutuskaugused põlevmaterjalidest: taha 300 mm; külgedele 400 mm; ette 1500 mm; külgmises kiirgusalas 1500 mm; üles üle 750 mm. Paigaldage mittepõlevale alusele. Põlevmaterjalist põrandal näeb tehase kasutusjuhend ette metallist põrandakaitse, mis ulatub vähemalt 500 mm pliidi ette ja 100 mm pliidi külgedele. Järgige ka rangemaid kohalikke nõudeid.
Paigaldaja vastutab nõuetekohase paigalduse ja ühendamise eest. Laske korstna sobivust ja tõmmet hinnata pädeval spetsialistil. Küttesüsteemi ühendamise ja ülekuumenemiskaitse lahenduse peab konkreetse seadme versiooni järgi kavandama pädev spetsialist. Pliiti ei tohi kütta ilma veeta veesärgis ega nõuetekohaselt ühendatud küttesüsteemita. Lisatud juhend käsitleb jahutussiuta mudelit; suletud süsteemis on nõutav väline termiline tühjendus- ja täiteklapp. Järgige seadme andmesilti ja kohalikke nõudeid.
Ühendamine soemüüriga vajab konsulteerimist spetsialistiga ja saab toimuda vaid tarbija omal vastutusel.
Dokumendid
Kasutus- ja paigaldusjuhend (EE)
Toimivusdeklaratsioon (DoP)
Energiamärgis
Toote infoleht
Mõõtudega joonis
Tehniline dokumentatsioon
